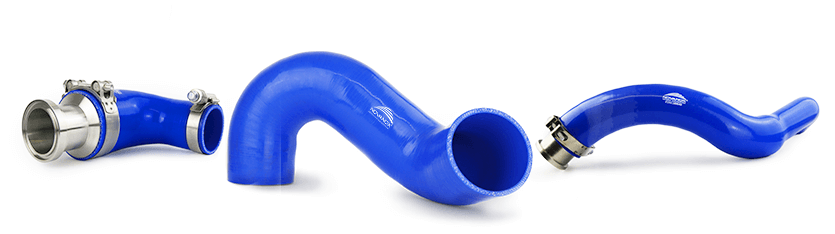

Tuyaux moulés pour machines, installations et technique automobile
Les tuyaux moulés sont généralement en silicone et peuvent répondre à presque toutes les géométries. Ils constituent une bonne solution, à la fois économique, lorsque les tuyauteries atteignent leurs limites dans des rayons et des espaces de construction particulièrement étroits ou lorsque les tuyaux standard ne peuvent pas être utilisés. Les tuyaux moulés se distinguent surtout par leurs propriétés stables, mais néanmoins flexibles. Des matériaux résistants aux carburants ou aux produits chimiques peuvent être utilisés pour la fabrication. De plus, NovaNox® fabrique des gaines moulées imprimées selon vos souhaits. Vous trouverez plus d'informations à ce sujet en bas de page sous Gestion de la qualité/Services.
Ces propriétés permettent de nombreuses possibilités d'utilisation. Dans les machines, les installations et la technique automobile (véhicules), les tuyaux formés sont utilisés comme tuyau d'eau de refroidissement, tuyau d'air de suralimentation ou tuyau de carburant. Les tuyaux préformés sont constamment exposés à des températures élevées et à des substances agressives, ainsi qu'à des vibrations et à la pression. Les tuyaux moulés pour l'eau de refroidissement transportent en outre un mélange d'eau et de glycol, qui nécessite un tuyau moulé robuste et fiable pour pouvoir garantir un circuit de refroidissement constant.
Outre les domaines d'application courants mentionnés ci-dessus, les tuyaux moulés NovaNox® peuvent être utilisés comme tuyaux d'aspiration, tuyaux de radiateur, tuyaux de réservoir, tuyaux de chauffage, tuyaux de climatisation, tuyaux d'évacuation des eaux usées, tuyaux de turbocompresseur, tuyaux de ventilation ou tuyaux d'aspiration.
Vous avez un projet et vous avez besoin d'un tuyau préformé sur mesure pour une situation d'espace de montage compliquée ? Alors réservez dès maintenant ici votre premier entretien gratuit et sans engagement avec nos experts.
Tuyaux moulés personnalisés de NovaNox
Grâce à sa longue expérience dans la technique des tuyaux, NovaNox® peut fabriquer des tuyaux moulés personnalisés. Les tuyaux moulés NovaNox® sont fabriqués en silicone haute performance. Des géométries simples aux géométries complexes, nous réalisons, grâce à nos possibilités de fabrication modernes, des tuyaux moulés sur mesure pour chaque situation de montage pour les fabricants de machines, d'installations et de véhicules.
Les tuyaux moulés de NovaNox® sont ainsi adaptés individuellement au profil d'exigences du client. De cette manière, même les espaces particulièrement étroits sont utilisés efficacement. Dans les machines, les installations et la technique automobile, les tuyaux moulés NovaNox® peuvent être utilisés comme tuyau d'eau de refroidissement, tuyau d'air de suralimentation ou tuyau de carburant. Grâce à notre savoir-faire multisectoriel, nous soutenons nos clients dans le cadre de nouveaux développements, de perfectionnements et d'optimisations des coûts.
Conformités
Les tuyaux moulés en silicone NovaNox® peuvent présenter des conformités internationales afin qu'ils puissent être installés dans vos systèmes conformément aux spécifications et directives correspondantes. D'une part, les tuyaux moulés NovaNox® peuvent être fabriqués conformément à la directive RoHS. RoHS est l'abréviation de Restriction of Hazardous Substances. Elle limite les substances dangereuses dans les appareils électriques et électroniques afin d'éviter qu'elles ne se répandent dans l'environnement lors du recyclage ultérieur. D'autre part, les tuyaux moulés NovaNox® peuvent être fabriqués en conformité avec REACH. REACH signifie Registration, Evaluation, Authorisation and Restriction of Chemicals (enregistrement, évaluation, autorisation et restriction des substances chimiques). Nous vous garantissons ainsi que les produits chimiques nécessaires à la fabrication sont utilisés en toute sécurité et qu'il n'y a aucun risque pour l'homme et l'environnement. En plus des normes européennes courantes, NovaNox® peut produire selon les normes américaines TSCA et FDA. Dans ce cas, les produits chimiques utilisés sont encore une fois ciblés et une compatibilité alimentaire est garantie.
Si vous avez besoin d'informations supplémentaires sur les conformités ou d'une déclaration de fournisseur pour les tuyaux moulés en silicone NovaNox®, n'hésitez pas à nous envoyer un e-mail à info@novanox.eu ou à réserver ici votre entretien-conseil personnel.

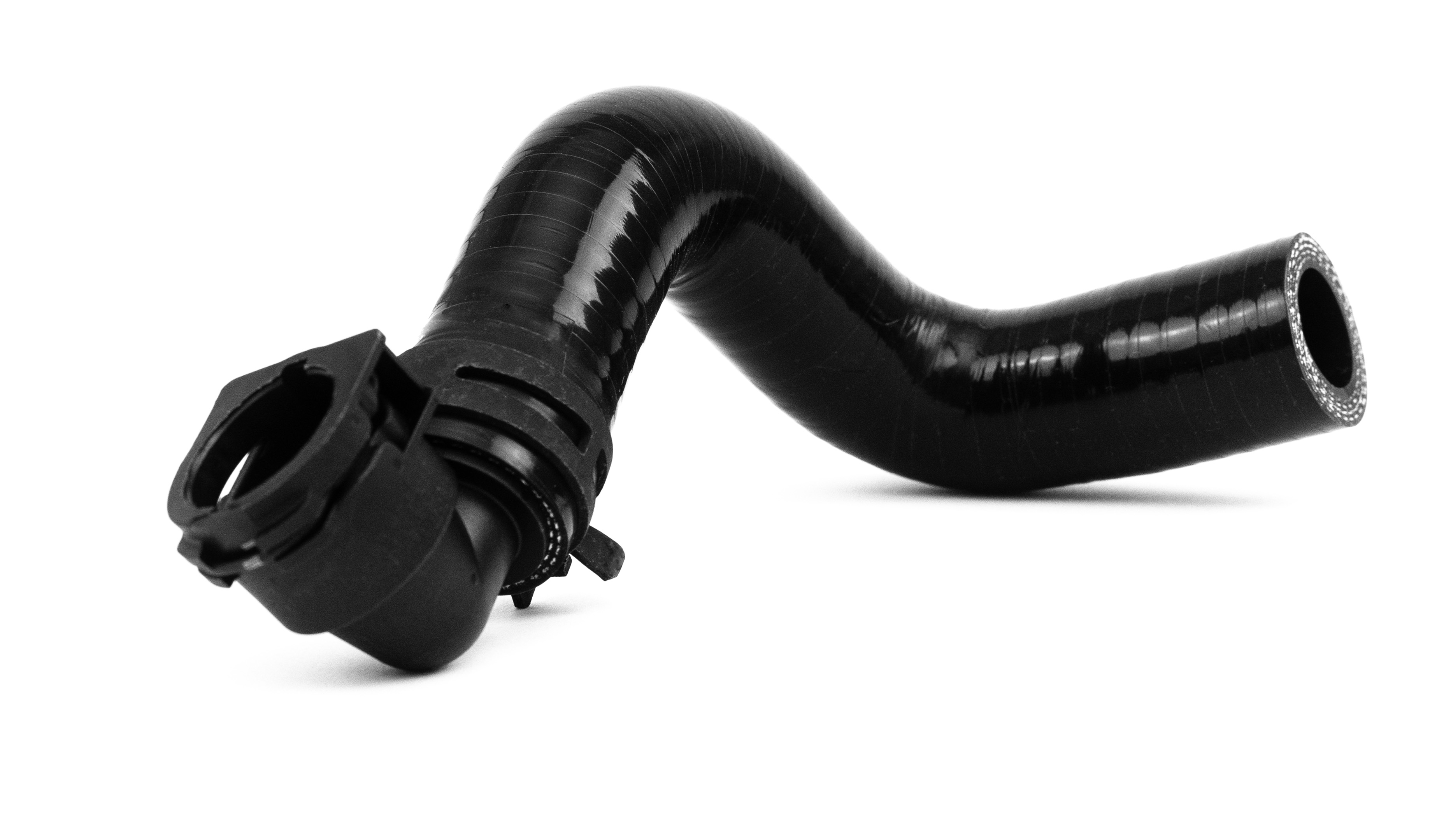

Le tuyau moulé remplace le tube métallique
Le tuyau moulé à fabriquer était nécessaire pour l'utilisation dans les imprimantes industrielles. Le tuyau en silicone devait être en mesure de transporter en toute sécurité de l'air avec un faible taux de condensation. De plus, une forme spéciale était nécessaire, car l'espace de montage était très limité.
Pour une stabilité dimensionnelle et une résistance à la pression optimales, le tuyau moulé a été conçu avec du silicone haute performance à 5 couches, un insert en tissu de polyester de haute qualité et un renforcement interne en fil d'acier. En outre, un raccord en fil de cuivre d'environ 20 cm de long a été utilisé aux deux extrémités du tuyau afin que celui-ci puisse se charger d'électricité statique. Ce concept spécial a permis d'augmenter la résistance, la performance et la sécurité.
Autres caractéristiques du tuyau moulé individuel de NovaNox® :
- épaisseur de paroi de 8 mm
- Classification de flamme selon UL94-V0
- Plage de température de -50°C à +180°C
- Identification du type (numéro d'article, mois, année de construction)
- Plus de pureté grâce au rinçage en machine
- Résistant aux UV, à l'eau, à l'ozone, à l'oxygène et aux projections d'huile
Ce tuyau en silicone personnalisé et fabriqué sur mesure a permis de remplacer un tube métallique, de gagner de l'espace et de réduire le poids.
Vous avez également besoin d'un tuyau moulé personnalisé pour votre projet ? Réservez ici dès maintenant votre premier entretien gratuit et sans engagement avec nos experts.
Puissance et performance des tuyaux moulés NovaNox
Les tuyaux moulés de NovaNox® sont généralement fabriqués en VMQ (caoutchouc de silicone) ou en EPDM (caoutchouc éthylène-propylène-diène) de haute qualité. Les tuyaux moulés en EPDM sont résistants aux fluides aqueux et donc particulièrement adaptés au secteur de l'eau de refroidissement. Ils se distinguent notamment par leur résistance durable aux températures de -50°C à +180°C (brièvement jusqu'à +220°C). Pour des exigences de température bien plus élevées, on utilise le silicone haute performance NovaNox®. Ce matériau résiste également à des pics de température durables de +250°C. Les tuyaux moulés peuvent également être fabriqués en Nitrile Butadiene Rubber (NBR). Ce caoutchouc synthétique est extrêmement résistant aux produits chimiques, à l'abrasion, aux alcools, aux huiles, aux graisses, aux solutions alcalines diluées et aux acides. Les tuyaux moulés en Styrène-Butadiène-Rubber (SBR) sont quant à eux extrêmement résistants au froid et aux incendies, ce qui en fait le type de tuyau optimal pour les systèmes hydrauliques des véhicules et pour l'isolation électrique. Enfin, les tuyaux moulés en caoutchouc d'épichlorhydrine (ECO) sont très résistants aux huiles minérales et aux intempéries et ont une résistance constante à la température de -40°C à +120°C.
Tous les types de tuyaux préformés sont résistants aux produits chimiques, aux bases et aux acides. La résistance élevée au vieillissement et aux intempéries complète le profil d'exigences d'un tuyau préformé robuste. Une autre caractéristique de qualité de tous les types de tuyaux moulés NovaNox® est leur élasticité. Ainsi, les vibrations permanentes du moteur, les mouvements de freinage et de traction peuvent être compensés sans effort. Grâce à leurs caractéristiques de légèreté, les tuyaux préformés NovaNox® permettent également de réaliser des économies de poids significatives.
Le développement des tuyaux moulés NovaNox
Les tuyaux moulés NovaNox® peuvent être fabriqués par extrusion ou par enroulement. La vulcanisation réticule durablement tous les matériaux entre eux. Il en résulte une unité de tuyau moulé étanche et indéformable. Rien ne pénètre de l'extérieur dans le tuyau moulé et rien ne peut s'en échapper. Les fluides agressifs peuvent ainsi être transportés en toute sécurité de A à B, même en cas de pression et de température permanentes.
Les deux procédés utilisent le pliage par mandrin. Pour ce faire, un mandrin de forme individuelle en acier ou en acier inoxydable est fabriqué à partir de vos données géométriques. Lors de l'extrusion, on commence par extruder l'âme du tuyau. Ensuite, le renfort en tissu est mis en place et la couverture du tuyau est extrudée. L'ébauche est ensuite montée sur le moule du mandrin avec la géométrie correspondante. S'ensuit la vulcanisation du tube de formage dans l'autoclave. Pour finir, le tuyau moulé est démoulé et découpé. Les tuyaux en silicone extrudés peuvent être fabriqués sur le moule à mandrin ou sans mandrin. Ils ont une surface lisse ou striée et sont généralement l'alternative la plus économique. Dans le cas des tuyaux moulés enroulés, des bandes de caoutchouc sont d'abord enroulées en spirale autour de l'outil à mandriner. Les bandes sont ensuite reliées par vulcanisation. Viennent ensuite le démoulage et la découpe de votre tuyau préformé. Les tuyaux préformés enroulés ont une structure tissée à l'extérieur et ont une précision dimensionnelle particulière. Ces aspects en font une alternative de qualité supérieure.
Structure d'un tuyau d'eau de refroidissement NovaNox
L'âme du tuyau
L'âme solide et lisse des tuyaux préformés NovaNox® assure un écoulement fluide, même en contact permanent avec des fluides agressifs. Elle est composée de silicone de haute qualité et joue un rôle décisif dans la durabilité et la sécurité de votre tuyau.
Les couches
La résistance à la pression et la flexibilité des tuyaux moulés NovaNox® sont assurées par les couches de tissu. Elles sont composées de polyester de haute qualité et sont appliquées directement sur la face extérieure de l'âme. Ils servent de support de pression et de stabilisateur en service continu. Les propriétés du matériau permettent en outre un montage rapide et flexible.
La couverture du tuyau
La couverture protège l'âme et les inserts en tissu des influences extérieures, telles que le rayonnement UV, l'abrasion, les projections d'huile et autres liquides. Les propriétés du matériau silicone de haute qualité résistent en outre aux intempéries et au vieillissement. L'optimum en matière de longue durée de vie.
