Einsatzbereiche
Edelstahlschläuche sind flexible Leitungselemente aus Metall. NovaNox® liefert sie als Saugschlauch, Förderschlauch und Schutzschlauch. Als Saug- und Förderschlauch transportieren sie Feststoffe, gasförmige Medien und Flüssigkeiten – auch stark abrasive Materialien wie Granulat, Sägemehl oder Pulver. Als Schutzschlauch schützen sie Kabel und Leitungen vor hohen Temperaturen, Kollisionen im Bauraum sowie vor Öl, Benzin und Chemikalien.
Typische Branchen sind Maschinen- und Anlagenbau, Lebensmittelindustrie, Schiffsbau, Automatisierungstechnik, Sanitär- und Heizungsbau sowie Fahrzeugtechnik.
Gegenüber Elastomer- und Kunststoffschläuchen bieten Edelstahlschläuche Vorteile, wenn hohe Temperaturen, aggressive Medien oder starke mechanische Belastungen zusammenkommen. Sie altern nicht durch UV-Strahlung oder Ozon, sind diffusionsdicht und behalten ihre Eigenschaften über lange Zeit. Dadurch sinken Wartungsaufwand und Ausfallrisiko – ein wesentlicher Faktor für die Gesamtkosten einer Anlage.
Für Anwendungen mit geringeren Temperaturanforderungen bieten wir alternativ verzinkte Stahlschläuche sowie PVC-beschichtete Metallschutzschläuche an, die zusätzliche Beständigkeit gegen Laugen, Säuren und Chemikalien bieten.
Materialien & Aufbau
Wir fertigen Edelstahlschläuche überwiegend als Wellschläuche: dünnwandige, zylindrische Bauteile mit gewellter Mantelfläche, nahtlos oder längsgeschweißt. Beim Ringwellschlauch verläuft das Profil senkrecht zur Schlauchachse – das verhindert Torsionsspannungen bei Druckstößen und macht den Schlauch biegeweich und zugleich druckfest.

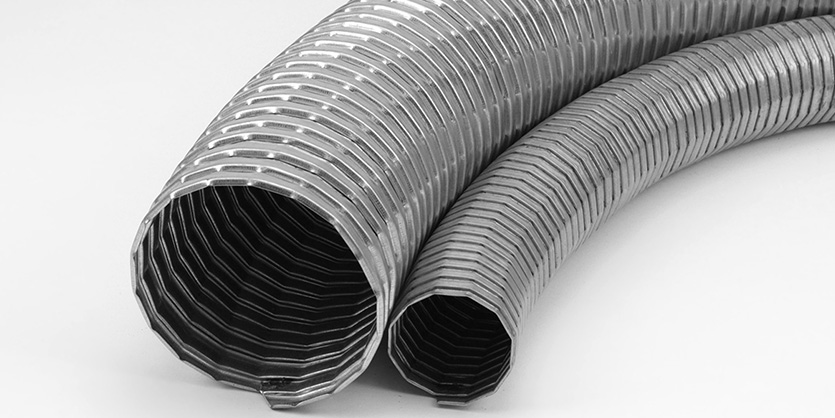

Wickelschläuche entstehen im Endlosverfahren durch Profilieren und wendelförmiges Aufwickeln eines kaltgewalzten Metallbandes. Sie sind besonders beweglich, schwingungsfest und langlebig.
- Temperaturbeständigkeit bis +650 °C
- korrosions- und chemikalienbeständig
- dick- oder dünnwandig, optional mit Dichtung
- Edelstahlgüten typischerweise 1.4301 oder 1.4404, abhängig von Medium und Umgebung
Maße & Toleranzen
Durchmesser, Längen, Anschlussarten (gerade Endstücke, Gewinde, Flansche) und Geometrie richten sich nach Ihrer Anwendung. Auch konische und geflochtene Ausführungen sind möglich.
- Nennweiten: DN 6 bis DN 300
- Betriebsdruck: je nach Nennweite, Bauart und Anschlüssen bis 250 bar
- Maßtoleranzen nach Zeichnung und anwendbarer Produktspezifikation
Normen & Zertifizierung
NovaNox® arbeitet mit einem Qualitätsmanagementsystem nach ISO 9001. Prüfumfang, Dokumentation und Erstmusterprüfbericht stimmen wir projektbezogen mit Ihnen ab.
Jeder Schlauch wird auf Dichtheit, Reinheit und einwandfreie Schweißnähte geprüft. Relevante Produktnormen, z. B. DIN EN ISO 10380 für gewellte Metallschläuche und Schlauchleitungen, soweit für die Ausführung anwendbar, berücksichtigen wir nach Ihrem Lastenheft.
Fertigung bei NovaNox
Vom Prototyp bis zur Serie begleiten wir Ihr Projekt: Machbarkeits- und Kostenanalyse, Musterbau, Erstmuster und planmäßiger Serienstart. Als Systemlieferant übernehmen wir auf Wunsch Beschaffung, Qualitätskontrolle und Baugruppenmontage. Über unser 1.200 m² großes Konsignationslager sind flexible Abrufe über das ganze Jahr möglich.
Für die Montage geben wir Ihnen Hinweise mit: Gegenarmaturen so wählen, dass der Schlauch an den Anschlüssen nicht einknickt, ausreichend Bewegungsfreiheit vorsehen und Torsion vermeiden, indem die Schlauchleitung in einer Ebene montiert wird. Wird der Schlauch an ein schwingendes Aggregat angeschlossen, sollte die Rohrleitung direkt nach der Schlauchleitung fixiert werden.
